Design, Funzione, Integrazione delle Scatole di Giunzione nei Sistemi di Segnalazione Elettrica
Specifiche del Prodotto
| Attributo |
Valore |
| Prodotto |
Cella di Carico Mettler Toledo |
| Vantaggi |
Le resistenze discrete offrono alta precisione e connessione a lungo termine |
| Approvazioni per ambienti pericolosi |
ATEX, FM, cFM |
| Gamma di capacità |
Le celle di carico SLD425/SLD525 vanno da 1.000 lb a 75.000 lb |
| Materiale |
Acciaio inossidabile 316 robusto e acciaio inossidabile certificato FDA |
| Materiali opzionali |
Poliammide (Nylon), acciaio al carbonio (zincato) o acciaio inossidabile |
| Caratteristiche |
Stabilità a lungo termine e facilità di installazione |
Caratteristiche e vantaggi principali

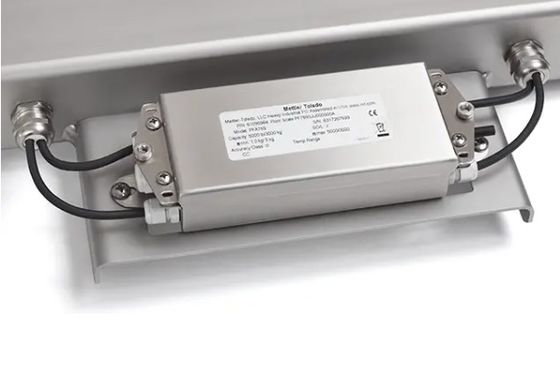

Connessione rapida e semplice: La scatola di giunzione consente l'integrazione rapida e sicura di più celle di carico analogiche in qualsiasi macchina per la pesatura. METTLER TOLEDO offre scatole di giunzione di precisione per aree pericolose con certificazione ATEX e IECEx e per applicazioni alimentari e farmaceutiche in cui vengono seguite le regole di progettazione EHEDG e con certificazione GMP e NSF.
Considerazioni critiche per la precisione: La scatola di giunzione è un componente analogico in cui le variazioni di tensione di appena 0,1 µV possono essere significative. Le scatole di giunzione di precisione di METTLER TOLEDO sono intrinsecamente robuste alle variazioni di temperatura, offrono un'eccellente stabilità a lungo termine e possono correggere gli errori di carico angolare riducendo al contempo i tempi di installazione.

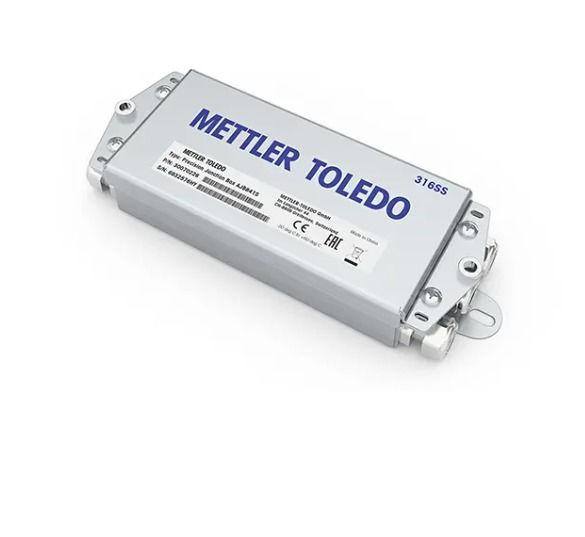

Costruzione durevole: Le scatole di giunzione di precisione combinano involucri in acciaio inossidabile IP67 o IP69K con componenti elettrici che offrono alta precisione e stabilità. Disponibili in acciaio inossidabile 304 (1.4301) o 316 (1.4401).
Resistenze discrete per la stabilità: Le resistenze discrete di precisione offrono un'immunità superiore agli effetti della temperatura e dell'umidità rispetto ai trimmer. Gli interruttori rotanti selezionano array di resistenze di precisione per una facile correzione degli errori angolari, offrendo la stessa facilità d'uso senza le sensibilità intrinseche dei trimmer.
Domande frequenti
Cos'è una scatola di giunzione per celle di carico?
Una scatola di giunzione per celle di carico è un involucro progettato specificamente per l'uso con celle di carico, che misurano il peso o la forza. Collega più celle di carico insieme per creare un sistema di pesatura accurato. La scatola contiene collegamenti elettrici per trasmettere i segnali dalle celle di carico a un computer centrale o a un sistema di controllo e può includere amplificatori o filtri per garantire segnali accurati e affidabili.
In che modo le scatole di giunzione per celle di carico influiscono sulle prestazioni di una bilancia?
La scatola di giunzione è fondamentale per le prestazioni nelle bilance che utilizzano più celle di carico analogiche. Influisce sulla precisione a causa degli effetti della temperatura, della stabilità a lungo termine e della regolazione del carico angolare. Le scatole di giunzione METTLER TOLEDO offrono caratteristiche uniche di stabilità e facilità di installazione, utilizzando resistenze discrete di precisione con specifiche di temperatura ristrette invece dei potenziometri trimmer. Tutte le scatole di giunzione per celle di carico METTLER TOLEDO funzionano con la calibrazione senza peso (CalFree™).
In che modo una scatola di giunzione può influire sulla precisione della bilancia?
Le scatole di giunzione per celle di carico combinano resistenze discrete per alta precisione e connessione a lungo termine con interruttori rotanti che forniscono una semplice interfaccia utente simile ai trimmer, ma senza i loro punti deboli.
Di che materiale sono fatte le scatole di giunzione?
Le scatole di giunzione per celle di carico METTLER TOLEDO sono realizzate in robusto acciaio inossidabile 316 e acciaio inossidabile certificato FDA. I raccordi per l'ingresso dei cavi sono disponibili in poliammide (Nylon), acciaio al carbonio (zincato) o acciaio inossidabile per soddisfare diverse esigenze e budget.
Come funziona una scatola di somma per celle di carico?
Le scatole di somma per celle di carico (più accuratamente chiamate scatole di media) collegano più celle di carico a un segnale letto dall'indicatore. Forniscono la media di tutti i segnali delle celle di carico piuttosto che una somma (ad esempio, una scatola collegata a 4 celle di carico da 50 kg 2 mV/V fornisce 2 mV/V a 200 kg, non 8 mV/V).
